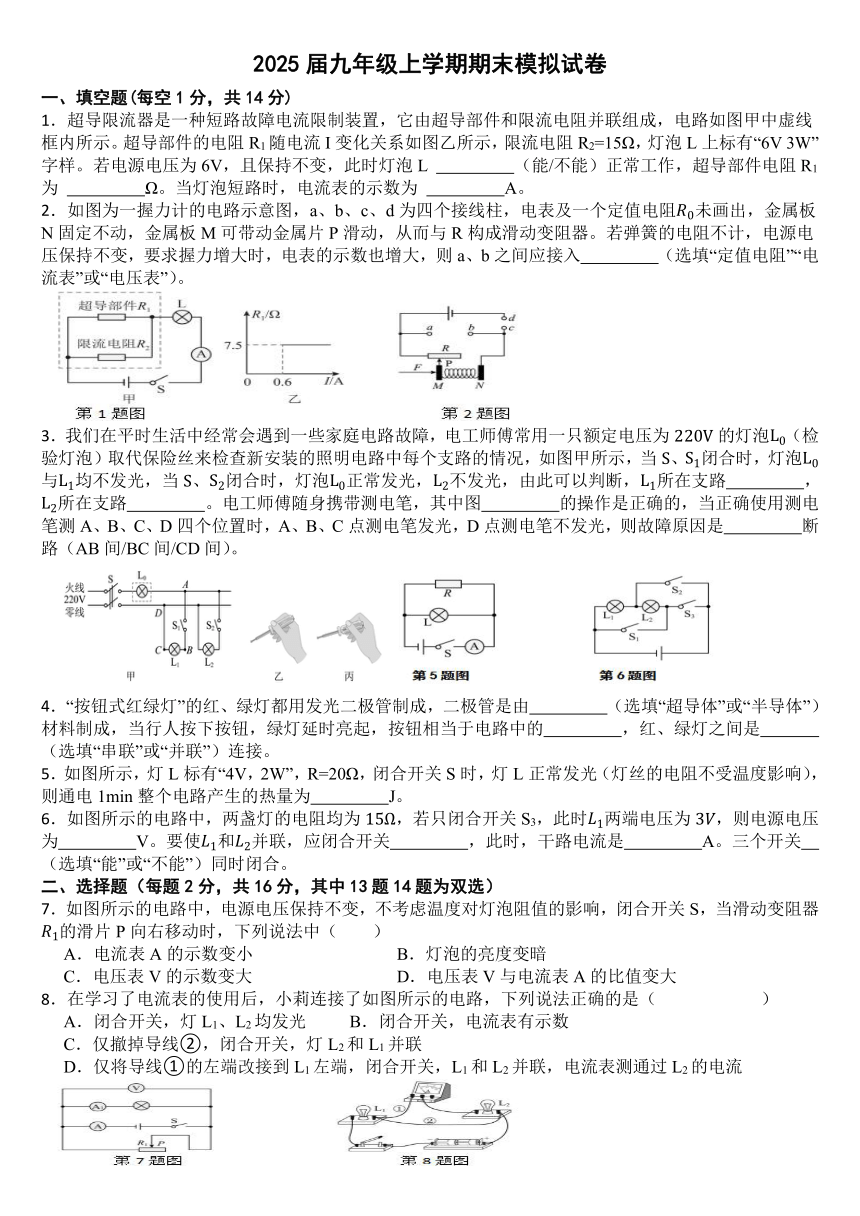

2025届九年级上学期期末模拟试卷 一、填空题(每空1分，) 1．超导限流器是一种短路故障电流限制装置，它由超导部件和限流电阻并联组成，电路如图甲中虚线框内所示。超导部件的电阻r1随电流i变化关系如图乙所示，限流电阻r2=15ω，灯泡l上标有“6v 3w”字样。若电源电压为6v，且保持不变，此时灯泡l 　 　（能/不能）正常工作，超导部件电阻r1为 　 　ω。当灯泡短路时，电流表的示数为 　 　a。 2．如图为一握力计的电路示意图，a、b、c、d为四个接线柱，电表及一个定值电阻未画出，金属板n固定不动，金属板m可带动金属片p滑动，从而与r构成滑动变阻器。若弹簧的电阻不计，电源电压保持不变，要求握力增大时，电表的示数也增大，则a、b之间应接入　 　（选填“定值电阻”“电流表”或“电压表”）。 3．我们在平时生活中经常会遇到一些家庭电路故障，电工师傅常用一只额定电压为的灯泡（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况，如图甲所示，当、闭合时，灯泡与均不发光，当、闭合时，灯泡正常发光，不发光，由此可以判断，所在支路　 　，所在支路　 　。电工师傅随身携带测电笔，其中图　 　的操作是正确的，当正确使用测电笔测a、b、c、d四个位置时，a、b、c点测电笔发光，d点测电笔不发光，则故障原因是　 　断路（ab间/bc间/cd间）。 4．“按钮式红绿灯”的红、绿灯都用发光二极管制成，二极管是由　 　（选填“超导体”或“半导体”）材料制成，当行人按下按钮，绿灯延时亮起，按钮相当于电路中的　 　，红、绿灯之间是　 　（选填“串联”或“并联”）连接。 5．如图所示，灯l标有“4v，2w”，r=20ω，闭合开关s时，灯l正常发光（灯丝的电阻不受温度影响），则通电1min整个电路产生的热量为　 　j。 6．如图所示的电路中，两盏灯的电阻均为，若只闭合开关s3，此时两端电压为，则电源电压为　 　v。要使和并联，应闭合开关　 　，此时，干路电流是　 　a。三个开关　 　（选填“能”或“不能”）同时闭合。 二、选择题（每题2分，，其中13题14题为双选） 7．如图所示的电路中，电源电压保持不变，不考虑温度对灯泡阻值的影响，闭合开关s，当滑动变阻器的滑片p向右移动时，下列说法中（　　） a．电流表a的示数变小 b．灯泡的亮度变暗 c．电压表v的示数变大 d．电压表v与电流表a的比值变大 8．在学习了电流表的使用后，小莉连接了如图所示的电路，下列说法正确的是（ ） a．闭合开关，灯l1、l2均发光 b．闭合开关，电流表有示数 c．仅撤掉导线②，闭合开关，灯l2和l1并联 d．仅将导线①的左端改接到l1左端，闭合开关，l1和l2并联，电流表测通过l2的电流 9．如图某小组同学设计的四种用于测定油箱内油量的装置。其中r是滑动变阻器的电阻片，滑动变阻器的滑片跟滑杆连接，滑杆可以绕固定轴o转动，另一端固定着一个浮子。在这四种装置中，当油量增加时，电流表或电压表示数变大的是（　　） 10．如图所示电路，闭合开关s，小灯泡l1和l2均正常发光，两电表都有示数，下列判断正确的是（　　） a．电流表a只测量灯l2的电流 b．电流表a1的示数比a的大 c．小灯泡l1和l2组成并联电路 d．灯l1被短路时，l2正常发光 11．如图是小叶同学用火焰稳定的酒精灯对冰块加热“探究冰的熔化特点”实验。图中两条图线中的一条是他依据实验数据绘制而成。已知 ， ，）。酒精灯均匀加热，下列分析不正确的是（　　） a．小叶绘制的是乙 b．0~2min内冰块吸收的热量为1.05×103j c．10min末，水的末温为5℃ d．2~8min内冰水混合物温度不变，其内能增加 12．如图所示的电路中，电源电压恒定，当开关闭合时，以下说法正确的是（　　） a．电压表示数不变，电流表示数变大 b．电压表示数变大，电流表示数变小 c．电压表示数不变 ... ...
