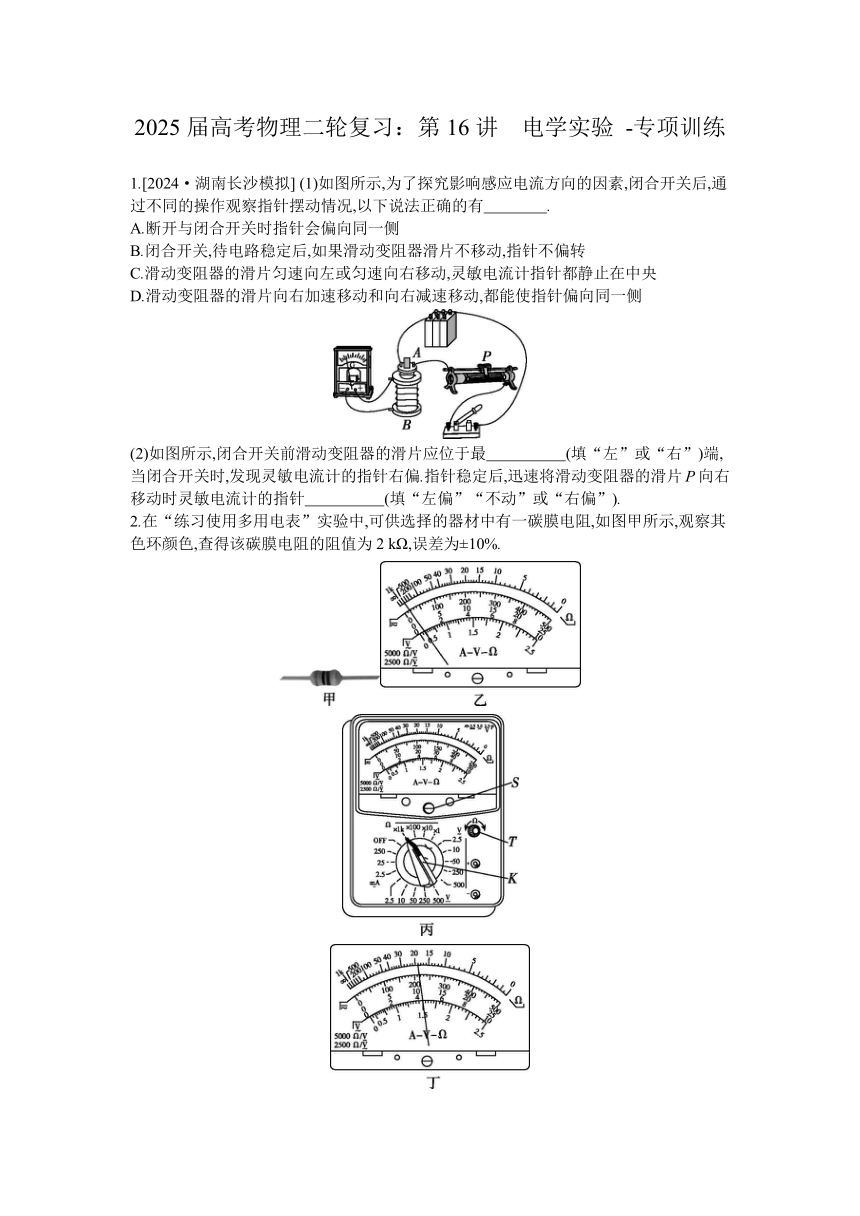

2025届高考物理二轮复习：第16讲　电学实验 -专项训练 　　　　　　　　　　　　　　　　　　 1.[2024·湖南长沙模拟] (1)如图所示,为了探究影响感应电流方向的因素,闭合开关后,通过不同的操作观察指针摆动情况,以下说法正确的有　　　　. a.断开与闭合开关时指针会偏向同一侧 b.闭合开关,待电路稳定后,如果滑动变阻器滑片不移动,指针不偏转 c.滑动变阻器的滑片匀速向左或匀速向右移动,灵敏电流计指针都静止在中央 d.滑动变阻器的滑片向右加速移动和向右减速移动,都能使指针偏向同一侧 (2)如图所示,闭合开关前滑动变阻器的滑片应位于最　　　　　(填“左”或“右”)端,当闭合开关时,发现灵敏电流计的指针右偏.指针稳定后,迅速将滑动变阻器的滑片p向右移动时灵敏电流计的指针　　　　　(填“左偏”“不动”或“右偏”). 2.在“练习使用多用电表”实验中,可供选择的器材中有一碳膜电阻,如图甲所示,观察其色环颜色,查得该碳膜电阻的阻值为2 kω,误差为±10%. (1)在使用多用电表测该电阻前,发现指针如图乙所示,现需要调整图丙中的部件　　　　(填“k”“s”或“t”),使指针对准电流的“0”刻线. (2)将部件k拨至“×100”挡,通过欧姆调零使指针对准电阻的“0刻线”.将红、黑表笔分别与待测电阻两端接触,若多用电表指针如图丁所示,则待测电阻为　　　　 ω,测量完毕后将选择开关拨至“off”挡. 3.某同学用如图甲所示的电路观察矩形波频率对电容器充放电的影响.所用器材有:电源、电压传感器、电解电容器c(4.7 μf,10 v),定值电阻r(阻值2.0 kω)、开关s、导线若干. (1)电解电容器有正、负电极的区别,根据图甲,将图乙中的实物连线补充完整. (2)设置电源,让电源输出如图丙所示的矩形波,该矩形波的频率为　　　　hz. (3)闭合开关s,一段时间后,通过电压传感器可观测到电容器两端的电压uc随时间周期性变化,结果如图丁所示,a、b为实验图线上的两个点.在b点时,电容器处于　　　　(填“充电”或“放电”)状态,在　　　　点(填“a”或“b”)时,通过电阻r的电流更大. (4)保持矩形波的峰值电压不变,调节其频率,测得不同频率下电容器两端的电压随时间变化的情况,并在坐标纸上作出电容器上最大电压um与频率f关系图像,如图戊所示.当f=45 hz时电容器所带电荷量的最大值qm=　　　　c(结果保留两位有效数字). (5)根据实验结果可知,电容器在充放电过程中,其所带的最大电荷量在频率较低时基本不变,而后随着频率的增大逐渐减小. 4.[2024·江苏卷] 某同学在实验室做“测定金属的电阻率”的实验,除被测金属丝外,还有如下实验器材可供选择: a.直流电源:电动势约为3 v,内阻可忽略不计; b.电流表a:量程0~100 ma,内阻约为5 ω; c.电压表v:量程0~3 v,内阻为3 kω; d.滑动变阻器:最大阻值为100 ω,允许通过的最大电流为0.5 a; e.开关、导线等. (1)该同学用刻度尺测得金属丝接入电路的长度l=0.820 m,用螺旋测微器测量金属丝直径时的测量结果如图甲所示,从图中读出金属丝的直径为　　　　mm. (2)用多用电表欧姆“×1”挡测量接入电路部分的金属丝电阻时,多用电表的示数如图乙所示,从图中读出金属丝电阻约为　　　　ω. (3)若该同学根据伏安法测出金属丝的阻值r=10.0 ω,则这种金属材料的电阻率为　　　　ω·m.(结果保留两位有效数字) 5.[2024·丽水模拟] 一同学设计的测电源电动势和内阻的实验原理图如图甲所示,其中与电流表a并联的定值电阻的阻值为r0,电流表a的内阻ra=,毫安表 ma的内阻为rg,与毫安表 ma串联的定值电阻的阻值r1=79rg,图乙是实物图. (1)请根据实验原理图甲连接图乙实物电路. (2)闭合开关s,调节滑动变阻器的滑片,记录电流表a的示数i1和对应的毫安表 ma的示数i2.在计算流经电源的电流时,若不考虑i2,作出对应的图像如图丙所示,已知图线的斜率为k,图线在 ... ...
