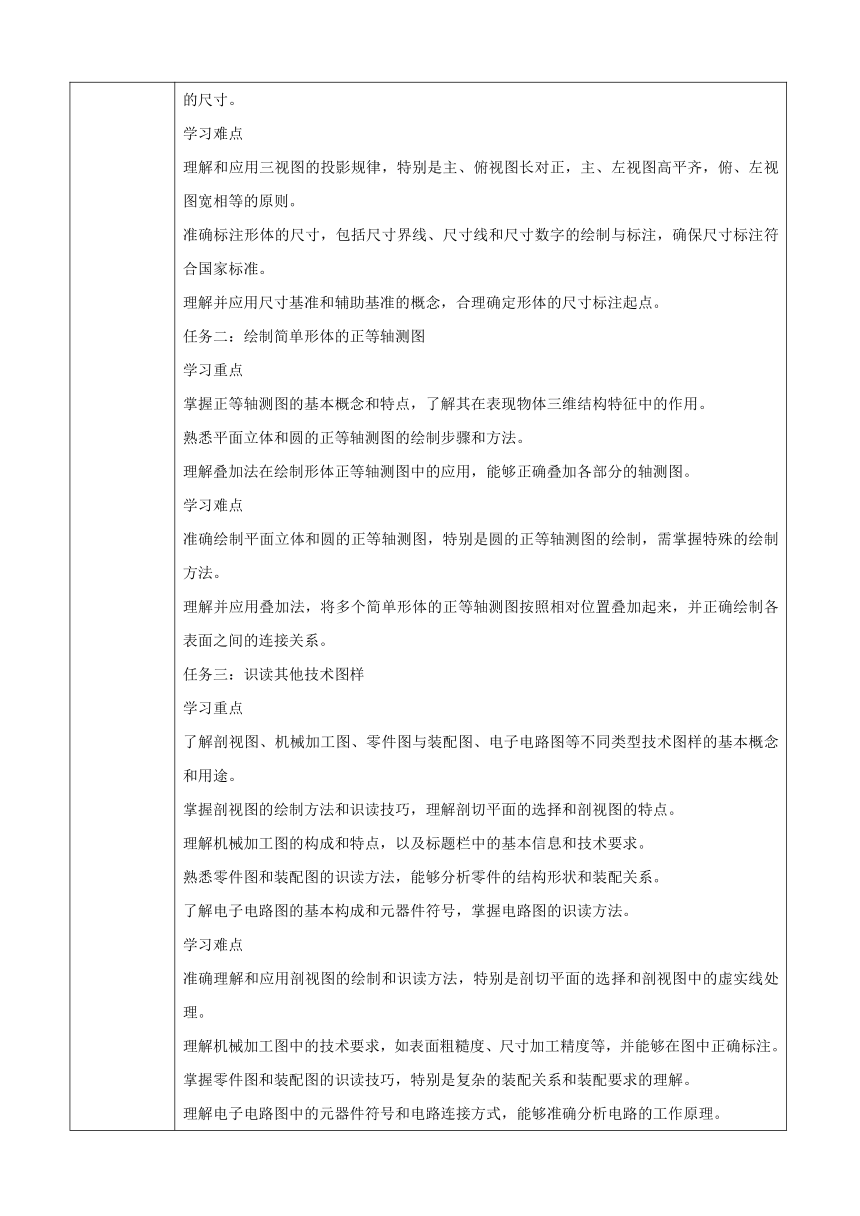

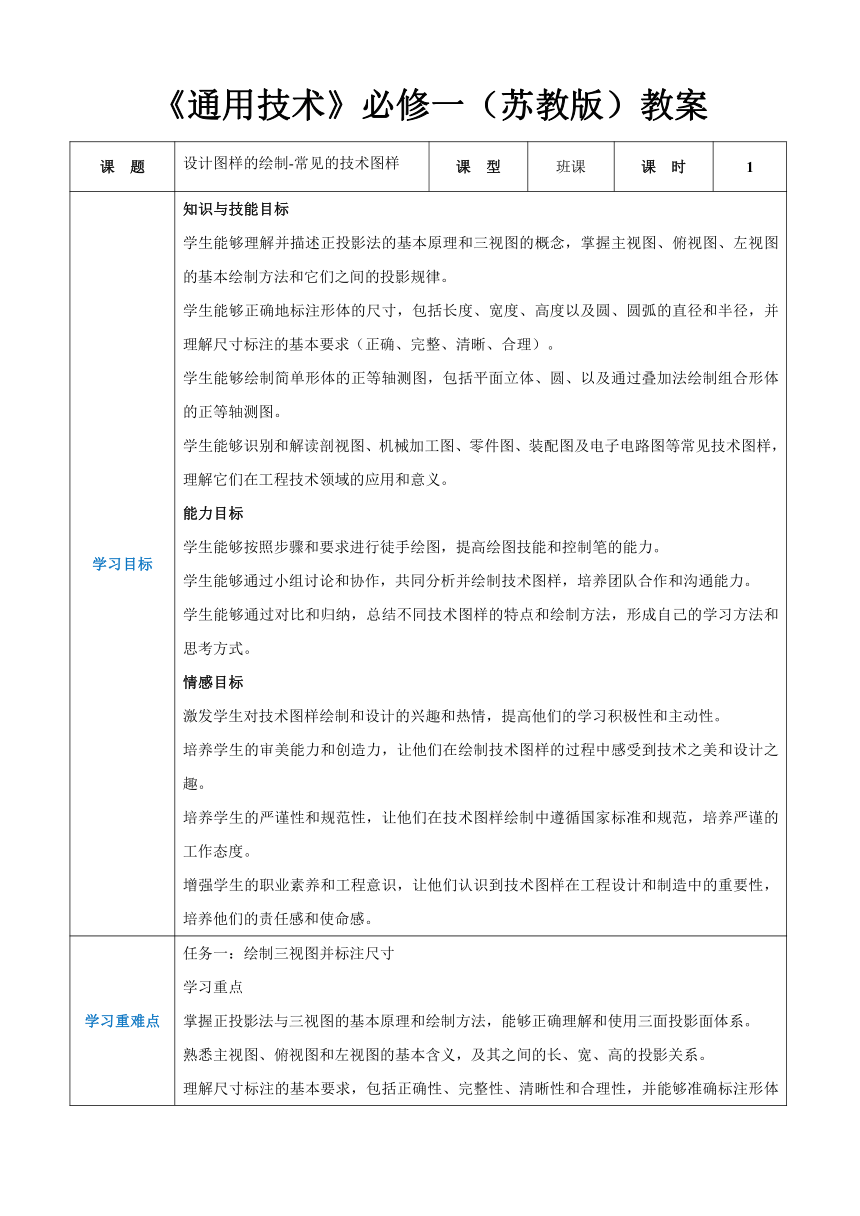

《通用技术》必修一（苏教版）教案 课 题 设计图样的绘制-常见的技术图样 课 型 班课 课 时 1 学习目标 知识与技能目标 学生能够理解并描述正投影法的基本原理和三视图的概念，掌握主视图、俯视图、左视图的基本绘制方法和它们之间的投影规律。 学生能够正确地标注形体的尺寸，包括长度、宽度、高度以及圆、圆弧的直径和半径，并理解尺寸标注的基本要求（正确、完整、清晰、合理）。 学生能够绘制简单形体的正等轴测图，包括平面立体、圆、以及通过叠加法绘制组合形体的正等轴测图。 学生能够识别和解读剖视图、机械加工图、零件图、装配图及电子电路图等常见技术图样，理解它们在工程技术领域的应用和意义。 能力目标 学生能够按照步骤和要求进行徒手绘图，提高绘图技能和控制笔的能力。 学生能够通过小组讨论和协作，共同分析并绘制技术图样，培养团队合作和沟通能力。 学生能够通过对比和归纳，总结不同技术图样的特点和绘制方法，形成自己的学习方法和思考方式。 情感目标 激发学生对技术图样绘制和设计的兴趣和热情，提高他们的学习积极性和主动性。 培养学生的审美能力和创造力，让他们在绘制技术图样的过程中感受到技术之美和设计之趣。 培养学生的严谨性和规范性，让他们在技术图样绘制中遵循国家标准和规范，培养严谨的工作态度。 增强学生的职业素养和工程意识，让他们认识到技术图样在工程设计和制造中的重要性，培养他们的责任感和使命感。 学习重难点 任务一：绘制三视图并标注尺寸 学习重点 掌握正投影法与三视图的基本原理和绘制方法，能够正确理解和使用三面投影面体系。 熟悉主视图、俯视图和左视图的基本含义，及其之间的长、宽、高的投影关系。 理解尺寸标注的基本要求，包括正确性、完整性、清晰性和合理性，并能够准确标注形体的尺寸。 学习难点 理解和应用三视图的投影规律，特别是主、俯视图长对正，主、左视图高平齐，俯、左视图宽相等的原则。 准确标注形体的尺寸，包括尺寸界线、尺寸线和尺寸数字的绘制与标注，确保尺寸标注符合国家标准。 理解并应用尺寸基准和辅助基准的概念，合理确定形体的尺寸标注起点。 任务二：绘制简单形体的正等轴测图 学习重点 掌握正等轴测图的基本概念和特点，了解其在表现物体三维结构特征中的作用。 熟悉平面立体和圆的正等轴测图的绘制步骤和方法。 理解叠加法在绘制形体正等轴测图中的应用，能够正确叠加各部分的轴测图。 学习难点 准确绘制平面立体和圆的正等轴测图，特别是圆的正等轴测图的绘制，需掌握特殊的绘制方法。 理解并应用叠加法，将多个简单形体的正等轴测图按照相对位置叠加起来，并正确绘制各表面之间的连接关系。 任务三：识读其他技术图样 学习重点 了解剖视图、机械加工图、零件图与装配图、电子电路图等不同类型技术图样的基本概念和用途。 掌握剖视图的绘制方法和识读技巧，理解剖切平面的选择和剖视图的特点。 理解机械加工图的构成和特点，以及标题栏中的基本信息和技术要求。 熟悉零件图和装配图的识读方法，能够分析零件的结构形状和装配关系。 了解电子电路图的基本构成和元器件符号，掌握电路图的识读方法。 学习难点 准确理解和应用剖视图的绘制和识读方法，特别是剖切平面的选择和剖视图中的虚实线处理。 理解机械加工图中的技术要求，如表面粗糙度、尺寸加工精度等，并能够在图中正确标注。 掌握零件图和装配图的识读技巧，特别是复杂的装配关系和装配要求的理解。 理解电子电路图中的元器件符号和电路连接方式，能够准确分析电路的工作原理。 教学方法 任务一：绘制三视图并标注尺寸 理论教学： 通过ppt或板书介绍正投影法的基本原理和三视图的概念。 详细解释三视图（主视图、俯视图、左视图）的绘制方法和投影规律。 示范教学： 使 ... ...
